QL2006編程器是一種可靠性高，速度快，具有高性能價格比的PIC專業燒寫器，軟件采用較新的PIC燒寫算法，保證了燒寫的高速度，高穩定，同時能第一時間支持PIC最新推出的器件，升級方便，使用可靠.QL2006支持幾百種PIC芯片的燒寫、讀出、加密等功能，同時具備串口和USB兩種通信方式，可以直接用USB供電而無需外接電源，真正一線連機，隨身攜帶方便，另外超快的燒寫速度以及自動編程的功能是我們選擇它的又一理由，QL2006在擦除時能自動保護芯片內部時鐘校準值不會被擦除（這是較多通用編程器沒有的功能），QL2006采用邊編程邊校驗的方式，這為提高燒寫OTP芯片的穩定性又提供了一層保障。

QL2006編程器/燒寫器的適用范圍:PIC單片機的學習，產品開發，產品調試，PIC單片機的量產燒寫。

利用QL2006編程器的自動編程功能，您可以一臺電腦連接多臺QL2006進行大批量量產燒錄，根據芯片的不同您可以在同一臺電腦上連接3 - 5臺QL2006（只要您電腦的USB口夠用，因?yàn)楹芏嘈酒瑹龑懰俣确浅？?，超過3臺編程器可能您不停的取芯片放芯片也忙不過來了）。

編程器硬件特點

■ 外型尺寸：120＊95＊26mm；凈重：160g。
■ 待機電流：＜30mA；工作電流：80－150mA。
■ 編程器采用40針3M鍍金插座，可直接對8腳到40腳的DIP器件進行編程。
■ 通過貼片適配器或ICSP，可支持貼片器件或引腳數大于40PIN的器件。
■ 具有USB和串口兩種通信方式，方便沒有串口的筆記本電腦使用，USB與串口的切換全電子開關自動切換，不需要手動跳線。
■ 對于10FXXX系列的直插器件也可以直接在座上燒與，不需要適配器（較多幾千元的編程器燒10F系列芯片都要加適配器的）。
■ 支持器件全，支持的器件包括PIC10xxx / 12xxx / 16xxx / 18xxx，還支持24xxx與93Cxx的串行EEPROM。
■ 器件算法完全由軟件實現，硬件具有在線升級功能，有效保護用戶投資利益。
■ 有完善的過流保護電路，不會因芯片短路而損壞編程器。
■ 連接USB口通訊時，可不用外接電源。
■ 內置高速單片機，自動校驗數據，確保系統可靠性。
■ 高速編程，燒錄PIC16F72，擦除 + 查空 + 編程 + 驗證，僅3秒。
■ 采用表面貼片工藝生產，可靠性高，使用壽命長。
■ 編程器體積小巧，適合外出攜帶。
■ 通過內置的ICSP接口（ICSP接口完全兼容于Microchip的ICD接口），可以直接支持ICSP（在線路板編程）而無需任何附加裝置，用戶可以等電路板焊好后，最后再寫入程序，對于Flash單片機，更是可以完成在線升級功能。

編程器軟件特點

■ 全中文界面，中文在線幫助系統，方便用戶使用。（連配置位的設置也全部做成了中文的，有利于初學者使用）。
■ 同時我們還提供了英文版的燒寫軟件，為海外客戶的使用提供了方便。
■ 具有設定芯片接觸可靠后自動編程功能，便于批量生產。（只需把芯片放入而無需按任何安按鍵即可完成芯片的燒寫）。
■ 具有編程計數功能，可預設燒寫數量，并對燒寫數量計數。
■ 系列號自動增加功能，可設置自增區域（ID/ROM/EEPROM區)/自增進制（16進制/10進制)/自增起始地址/結束地址/自增步長，可設置自增時忽略高字節。
■ 自動識別文件中的配置字及內部EEPROM數據。
■ 全面的信息提示，燒寫的過程同時有聲音提示，讓用戶清楚了解工作狀態。
■ 具有自動檢測編程器硬件功能，軟件啟動時自動檢測及設置編程器硬件，無須手動設置及可使用。
■ 設有燒寫數據監測。通過計算校驗和，能夠立即發現燒寫數據是否被改變.校驗和公式遵從Microchip定義。
■ 可以方便地讀出芯片程序區的內容。
■ 兼容Windows98和Windows2000/NT，Windows XP，Windows 2003等操作系統。
■ 程序支持*.HEX或*.BIN文件的載入，可支持*.BIN文件保存為*.HEX格式。
■ 緩沖區填充功能。
■ 可以自動保護芯片的時鐘校準值不被擦除。
■ 可以直接燒寫解密單片機獲得的BIN文件而不需要做任何的設置。
■ 自動更新文件，用于產品開發調試更方便。

編程器的燒寫速度（以下為實測）

以上為芯片程序幾乎=滿容量時的擦除 + 查空 + 編程 + 校驗所有步驟的實測時間，實際使用時根據程序大小會有不同

編程器支持器件列表：（軟件將隨PIC的新推出器件不斷升級，升級方便，本編程器硬件軟件都支持在線升級，升級信息將在網站公布）

同時支持更多其它廠家的兼容串行EEPROM，93CXX同時支持8Bit與16Bit兩種燒寫方式，軟件不斷升級將支持更多器件， 帶*號的型號只支持ICSP在線燒寫。

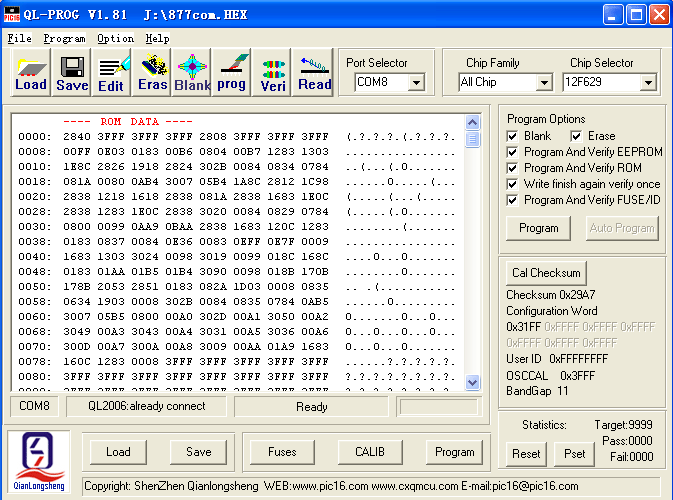

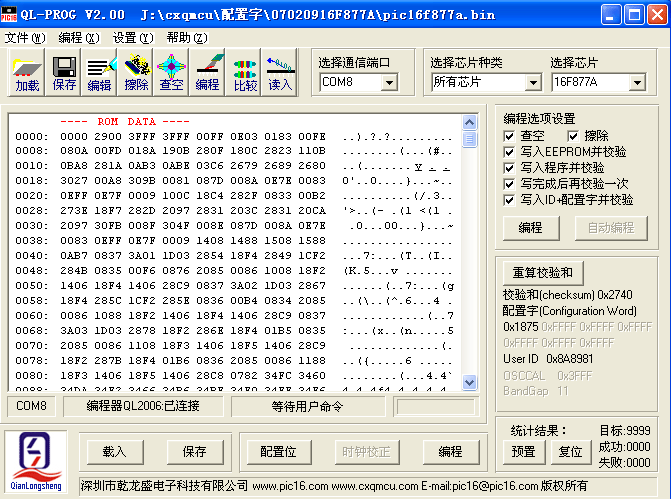

下面是這個操作簡單、使用方便的QL2006的編程器軟件界面

中文界面:

英文界面：

PIC的工程師特別是初學PIC的朋友們，最頭痛的可能也非編程器的配置位設置莫屬了，相信很多朋友都碰到過類似的問題，幸幸苦苦寫好一個程序，軟件調試全部都正常，可是燒進片子怎么樣也運行不正常，頭痛?。?！幾天找不到問題，最后且發覺是配置位選錯了，或編程器的配置位選擇難于理解。

如果你選擇了QL2006編程器，就沒有上面的問題出現了，其配置位友好的選擇界面和中文的標識，相信再初學PIC單片機的朋友也不會選錯了，讓我們來看看它的配置位選項吧，如下圖：

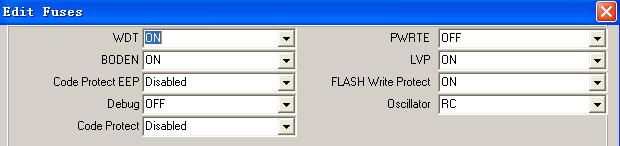

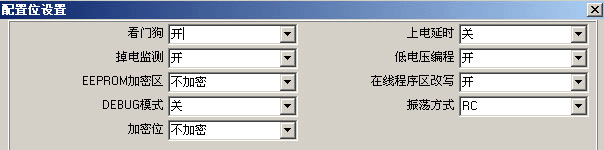

下面這個是87X系列芯片的配置位設置界面.

中文界面:

英文界面：

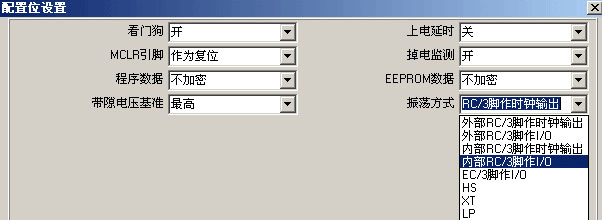

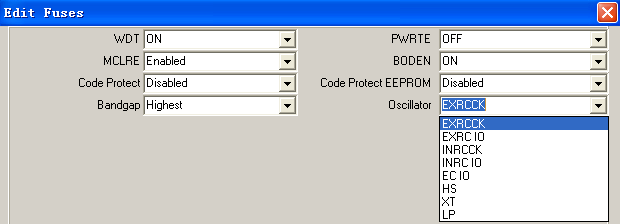

我們再看看12F629等帶內部時鐘芯片的配置位設置界面:

中文界面：

英文界面:

本編程器QL2006采用邊編程邊校驗的方式：

關于邊編程邊校驗。所謂邊編程邊校驗，是指編程器在每編程一個字節后，都先校驗當前編程的字節的正確性，如果不正確，則要繼續進一步燒寫，直至編程正確或超過限定次數報錯。PIC系列芯片有一個特點，就是加密以后將不能被進一步編程，因此加密位總是在最后才寫入。這樣，如果編程器在編程的過程中沒有隨時校驗編程的正確性，而其中又有某個字節尚未燒寫正確的話，最后寫入加密位后，也就失去了本來可以進一步燒寫的機會，造成不必要的芯片報廢。

如何檢驗一個編程器是否是邊編程邊校驗的？

其實方法很簡單，接好編程器后，不放入芯片，進行編程操作（注意不應該寫空數據FF，緩沖區內應該有內容），這時因?yàn)闆]有放芯片，因此校驗肯定會不正確，如果編程器一開始馬上就報告燒寫錯誤，說明該編程器是隨時校驗的，反之，如果看到編程器要等到所有數據都燒寫完后，才報告錯誤，說明該編程器不是邊編程邊校驗的。

關于對串行EEPROM的支持。本產品是支持串行EEPROM的編程。如果您在設計中使用過串行EEPROM，您一定對在程序調試時因?yàn)闊o法知道程序是否將數據正確地寫入了EEPROM或無法在EEPROM中預置必要的參數所帶來的苦惱記憶尤新，您也就會知道這項功能的重要性。

為什么燒PIC單片機最好用PIC單片機專用燒寫器呢?

1. 通用燒寫器普遍存在的問題：目前市面上有不少通用燒寫器，亦提供PIC單片機的燒錄功能。其功能亦有不錯的表現，燒寫之成功率也不差。但大多數的通用燒寫器仍免不了下列幾項缺點：

    操作步驟復雜：由于必須同時提供多種品質燒寫使用，且每一品牌又有多種系列產品。無可避免的，操作上勢必多出許多步驟。如果再對該產品不熟，要對號入座，還真得費一番功夫。

    會挑個人計算機（PC）：在軟件方面、時序（Timing）必須由個人計算機（PC）產生，然而新舊計算機之執行速度相差數倍甚至百倍，至使太新或太舊PC的沒法使用。 在硬件方面、由于阻抗的匹配和I/O端口設定的問題，使得傳輸工作就跟得了癌癥一樣，回天乏術。

2. 配置位設計不直觀，或采用英文配置位標示，這給對PIC配置位不熟的使用者及為不便。

3. 大部分通用編程器不能讀入HEX文件或BIN文件中的配置位及EEPROM，每次燒寫都需要手動設置，非PIC專業工程師更是不知道如何設置這些，我們的QL系列編程器可以自動讀入HEX文件或芯片解密后獲得的BIN文件中的配置字與EEPROM，完全不需要手動設置，即使外行人用它也能正確燒寫PIC單片機。

4. 大部分通用編程器在執行擦除命令時會被PIC單片機內部的時鐘校準值擦掉，從而使得較多的芯片因此被浪費或不能獲得準確的內部時鐘，我們的QL系列編程器具有自動保護芯片內部時鐘校正值的功能，即使你的芯片用我們的編程器擦寫過100000次，芯片的內部時鐘校準值還是同樣保留MICROCHIP出廠值。

5. 燒寫速度慢，通用燒寫器因?yàn)橹С值钠骷?，在軟件上要做的工作量也就會增加很多，較多的廠家也不會針對PIC器件而專門做優化，這樣就造就了通用編程器燒寫PIC器件速度慢的缺點，實測較多國內上仟元的通用編程器燒寫PIC芯片的速度比我們的QL2006慢許多，有的甚至慢好幾倍。

QL2006 USB/RS232接口	QL2006 ICSP在線下載接口	QL2006配套的ICSP在線下載線與MCD2/ICD2的下載線完全

產品清單：

1. QL2006主機一臺.
   2. 直流電源一個.
   3. USB電纜一條.
   4. 串口電纜一條.
   5. ICSP在線下載電纜一條.
   6. 產品光盤一張.（含MPLAB IDE開發平臺，燒寫軟件）
   7. 產品保修卡一張.

QL2006 / QL-PIC280 PIC編程器USB驅動程序、說明書下載  >>>  進入下載頁面
